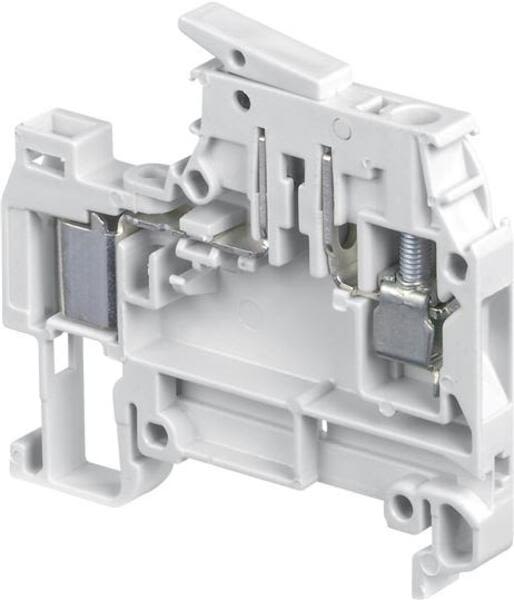

- Description: D2.5/5.SN.ADO IDC Terminal Blocks - Disconnect with blade - with test socket - ADO - screw clamp - Grey
- Product ID: 1SNA399226R0200
- Extended Product Type: 1SNA399226R0200
- Product Net Weight: 9 g
- Product Net Width: 5 mm
- Product Net Height: 55 mm
- Product Net Depth: 57 mm
- Degree of Protection: acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
- Ambient Air Temperature: Operation -55 ... +110 C Storage -55 ... +110 C
- Rated Impulse Withstand Voltage (U<sub>imp</sub>): 4000 V
- Rated Current (I<sub>n</sub>): Main Circuit 10 A
- Function: Disconnect
- Color: Grey
- Mounting on DIN Rail: TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
- Tightening Torque: acc. IEC 60947-1 0.4 N·m Manufacturer 0.6 N·m
- Connecting Capacity Main Circuit: Screw Clamp / Flexible 1x 0.22 ... 2.5 mm Screw Clamp / Rigid 1x 0.2 ... 4 mm
- Rated Voltage (U<sub>r</sub>): 320 V
- Spacing: 5 mm
- Dielectric Test Voltage: 2500 V
- Wire Stripping Length: 9.5 mm
- Insulation Material: Polyamide
- Connecting Capacity Main Circuit UL/CSA: Screw Clamp / Flexible 1x 22 ... 12 AWG
- Connection Type: Screw clamp - ADO System
- Rated Cross-Section: 1 mm
- Number of Levels: 1
- Gauge Type: A3
- EAN: 3472593992265
- Minimum Order Quantity: 50 piece
- Customs Tariff Number: 85369010
- Rated Short-time Withstand Current (I<sub>cw</sub>): for 1 s 120 A
- Pollution Degree: 3
- Recommended Screw Driver: 3.5 mm
- Flammability According to UL94: V0
- RoHS Status: Following EU Directive 2002/95/EC August 18, 2005 and amendment
- Instructions and Manuals: 1SNC160020C0201
- Data Sheet, Technical Information: 1SNC160020C0201
- Declaration of Conformity - CE: 1SND225052U1000
- EAC Certificate: 1SND161009A1100
- RoHS Information: 1SND230472F0201
- E-nummer: 2925840
- ETIM 4: EC000902 - (Knife) disconnect terminal block
- ETIM 5: EC000902 - (Knife) disconnect terminal block
- ETIM 6: EC000902 - (Knife) disconnect terminal block
- Object Classification Code: X
- Package Level 1 Width: 120 mm
- Package Level 1 Length: 130 mm
- Package Level 1 Height: 57 mm
- Package Level 1 Gross Weight: 0.45 kg
- Package Level 1 EAN: 3472593992265
- Package Level 2 Units: 1500 piece
- Package Level 2 Width: 300 mm
- Package Level 2 Length: 500 mm
- Package Level 2 Height: 300 mm
- Package Level 2 Gross Weight: 14 kg
- Package Level 3 Units: 36000 piece
- Product Packing Type: Box
- Package Level 1 Units: 50 piece
Santa Clara Systems specializes in hard-to-find parts. Choose from our overstock inventory and save on D2.5-5.SN.ADO . Santa Clara Systems carries 36,836 items from ABB.
- - This Solution Brings All The Benefits Of The Ado System® And Allows Installators To Connect On Standard Screw Clamp
- - Up To 2 Wires Per Connection In The Ado System® Connection.
- - Ease Your Disconnect Operations With The Disconnect Knife Blade Operated By Hand
- - With The Abb Ado System®
- Experience The Fastest And Most Reliable Connection On The Market
